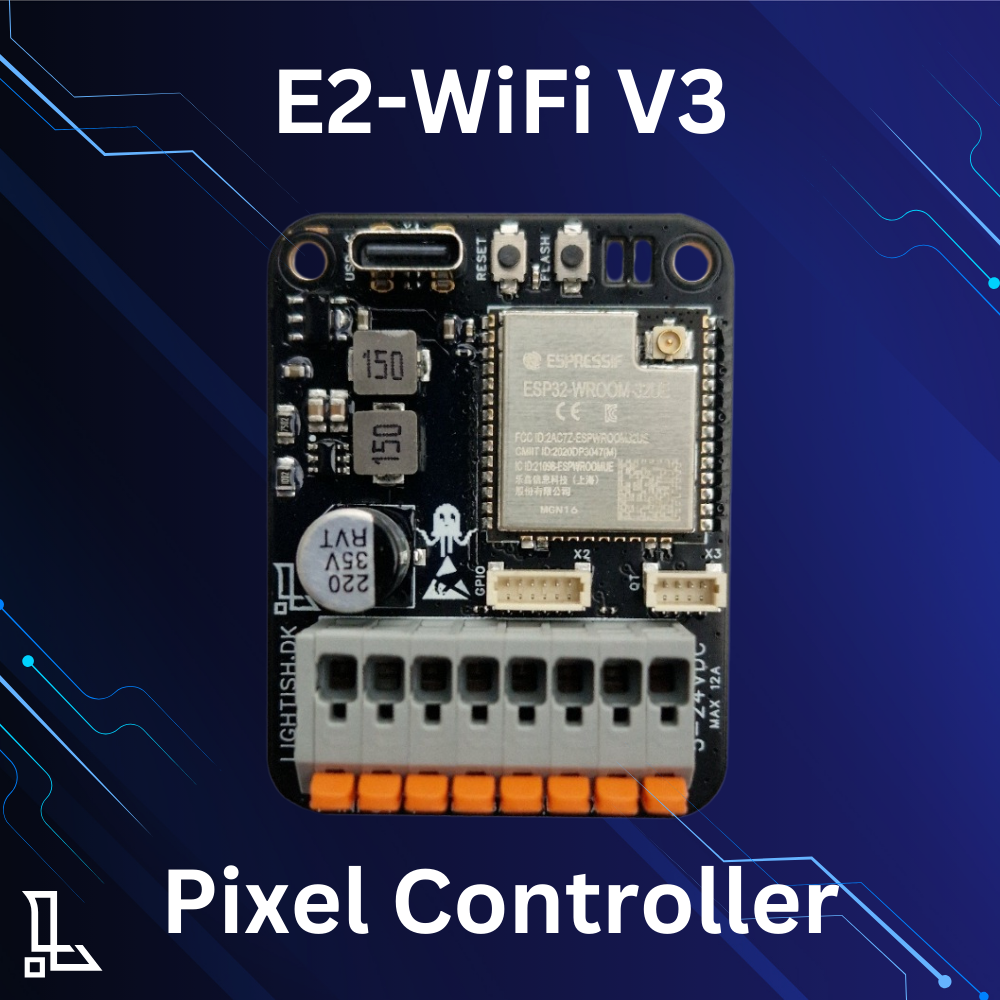

E2-WiFi V3 - WLED Pixel Controller eFuse

Beskrivelse

Enheden er den 3. generation af E2-WiFi Pixel Controlleren, bygget på en ESP32 og designet til at levere pålidelig og effektiv styring af dine pixels. Den inkluderer to 6A eFuse, som gør det muligt at afbryde strømmen til de tilsluttede pixels, når de ikke er tændt, og derved spare energi.

---

Antal pixels:

Antallet af pixels controlleren kan styre afhænger af hvilken performance der ønskes:

• God Performance - @30 FPS kan styre ca. 1200Pixels (RGB)
• Perfekt Performance - @40 FPS kan styre ca. 800Pixels (RGB)

eFuse:

Enheden er udstyret med en eFuse, som er bedre til at afbryde ved kortslutninger på lange kabler, hvor kortslutningsniveauet er lavt. eFuse’en fungerer som en elektronisk sikring, der beskytter enheden mod overstrøm og kortslutninger.

Hver udgang er sikret med en 6A eFuse, for at den aktivere udgangen skal den have et signal fra den tilkoblede GPIO pin (pull-down).

Der er en LED-indikator ved ‚OUTPUT‛, som viser, om eFuse’en er tændt.

Fordele ved en eFuse:

• Termisk beskyttelse: eFuse’en har indbygget termisk beskyttelse, der afbryder strømmen, hvis temperaturen overstiger sikre grænser, hvilket forhindrer overophedning.
• Lav standby-strøm: Designet sikrer minimal strømforbrug, når enheden er i standby-tilstand, hvilket bidrager til energieffektiviteten.
• Hurtig responstid: eFuse’en reagerer hurtigt på kortslutninger og overstrøm, hvilket minimerer risikoen for skader på tilsluttede komponenter.

Sådan resetter du eFuse efter en trip:

Ved fejl kobler eFuse’en ud og forbliver i denne tilstand, indtil der foretages en manuel handling for at resette den. For at resette eFuse efter en trip kan du enten fjerne strømmen helt og tilslutte igen, hvilket vil gøre eFuse’en aktiv, eller du kan sætte GPIO lav og derefter høj. Dette kan gøres direkte i WLED ved at slukke helt for udgangen og derefter tænde den igen.

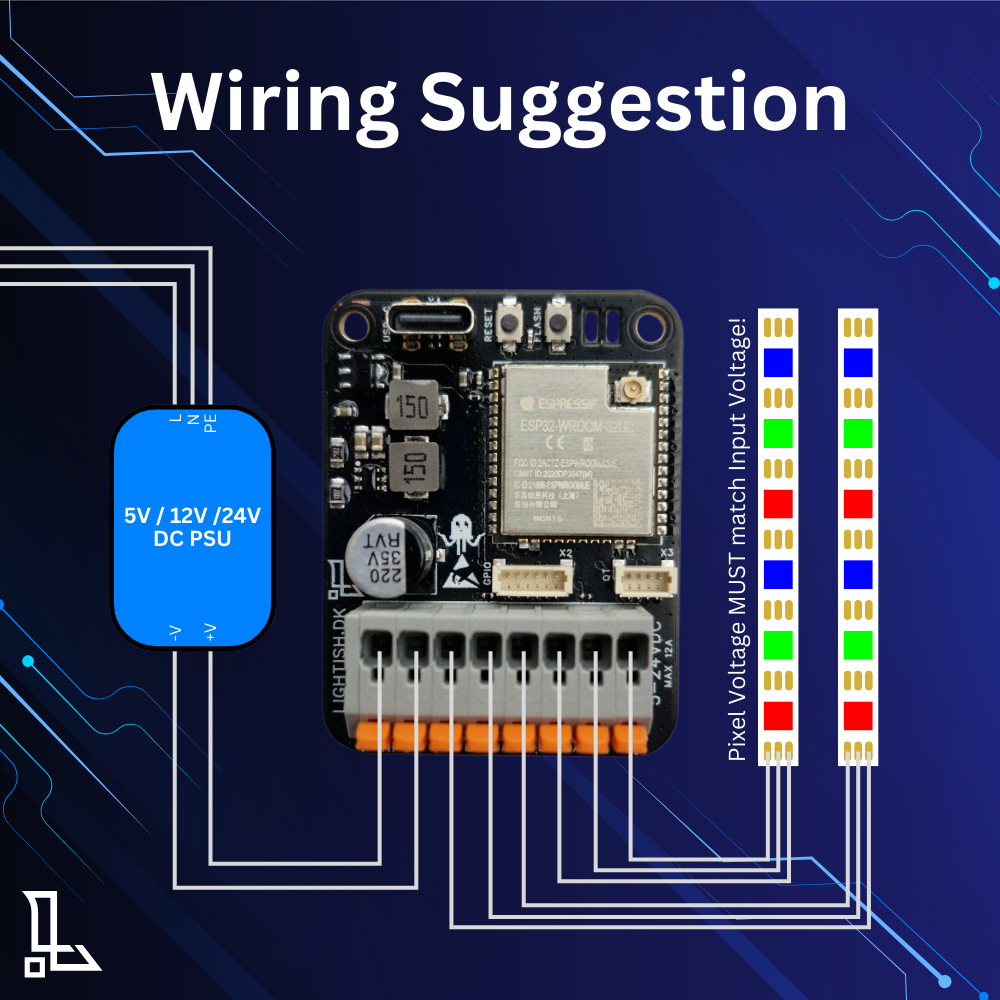

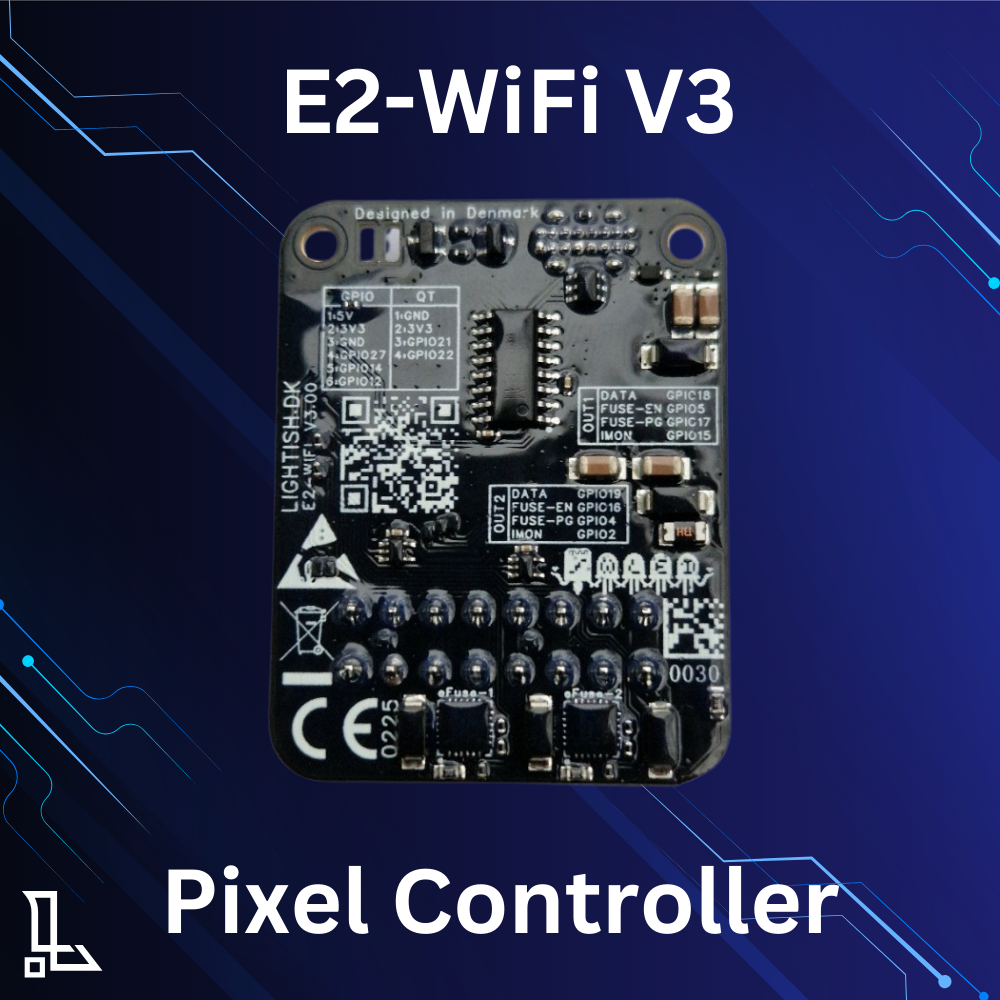

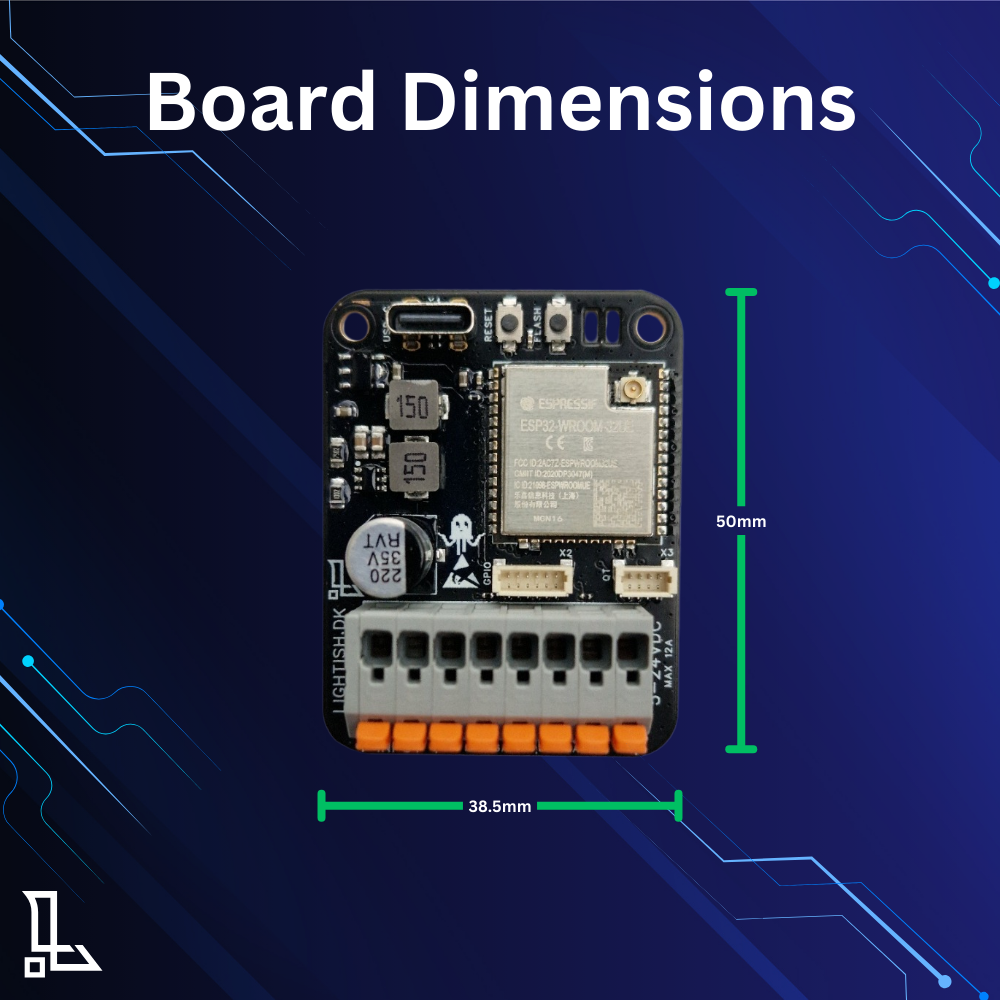

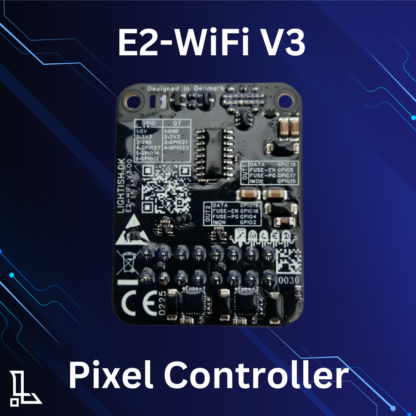

GPIO Pins:

• Udgang 1 - eFuse 1
  • GPIO18: Data
  • GPIO5: Enable eFuse Output
  • GPIO17: Power good feedback
• Udgang 2 - eFuse 2
  • GPIO19: Data
  • GPIO16: Enable eFuse Output
  • GPIO4: Power good feedback

Enheden har ekstra GPIO pins eksponerert til at forbinde eksterne sensorer

• GPIO Header: (Pinout fra Højre mod Venstre)
  • 5V (maks 300mA)
  • 3V3 (maks 200mA)
  • GND
  • GPIO27 (Beskyttet TVS/ESD)
  • GPIO14 (Beskyttet TVS/ESD)
  • GPIO12 (Beskyttet TVS/ESD)
• Stemma QT: (Pinout fra Højre mod Venstre)
  • GPIO22: SCL(Beskyttet TVS/ESD)
  • GPIO21: SDA (Beskyttet TVS/ESD)
  • 3V3 (maks 200mA)
  • GND

Totalt maks forbrug til eksterne enheder er 2W.

---

Software:

WLED:

Controlleren kommer med WLED forinstalleret, så man nemt og hurtigt kan komme igang med at få lys til at blinke.
Men skulle have behov for at geninstallere WLED eller bruge Audio Reactive WLED kan vores installationsportal bruges, hvor man nemt kan tilslutte enheden og installere den ønskede version af WLED.
Hold enheden opdateret med den nyeste softwareversion via vores brugervenlige installationsportal: software.lightish.dk

Audioreactive:

I WLED version 0.15.0 er Audioreactive inkluderet som standard
WLED har et usermod der hedder Audioreactive, i denne kan en microfon eller line-in sættes til controlleren og lyset kan blinke i takt til musikken, ved forskellige effekter. Denne er fin til havefest eller interaktive installationer og egner sig ikke til at erstatte programmerede shows, som dem lavet i Xlights.
Vi anbefaler denne digitale mikrofon der komminikere via I2S: INMP441 Digital I2S mikrofon
Hvis man i stedet vil have en direkte line forbindelse ind i enheden kan denne  decoder benneyttes: PCM1808 I2S Stereo Decoder

Xlights Kompatibilitet (På vej):

Denne enhed er kompatibel med Xlights fra version XXXX.

Opsætningsguide:

Følg nedenstående trin for at konfigurere enheden i Xlights:

1. 1. Naviger til Controllers
      • • Gå til Controllers menuen.
   2. Tilføj Ethernet Controller
      • Klik på Add Ethernet.
   3. Vælg Vendor og Model
      • Vælg Vendor > WLED > E2-WiFi
   4. Konfigurer Controlleren
      • Giv controlleren et unikt navn.
      • Indtast enhedens IP-adresse.
      • Sæt protokollen til DDP.

---

Programmering:

Enheden er udstyret med en USB-C port, som kan bruges til at opdatere eller ændre softwaren på ESP’en.

---

Hvad følger med?:

• 1x E2-WiFi V3.00
• 1x WIFI-FAE-5DB-IPEX

---

WLED forudinstalleret:
