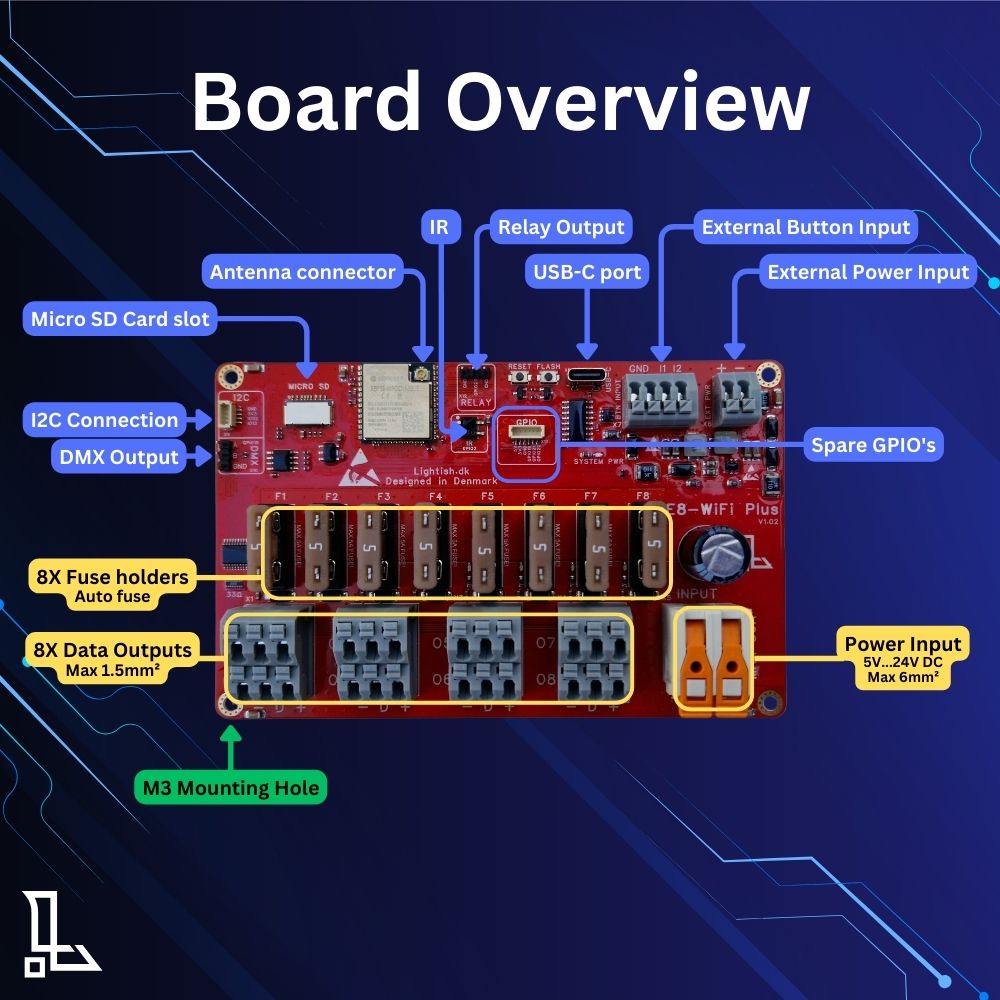

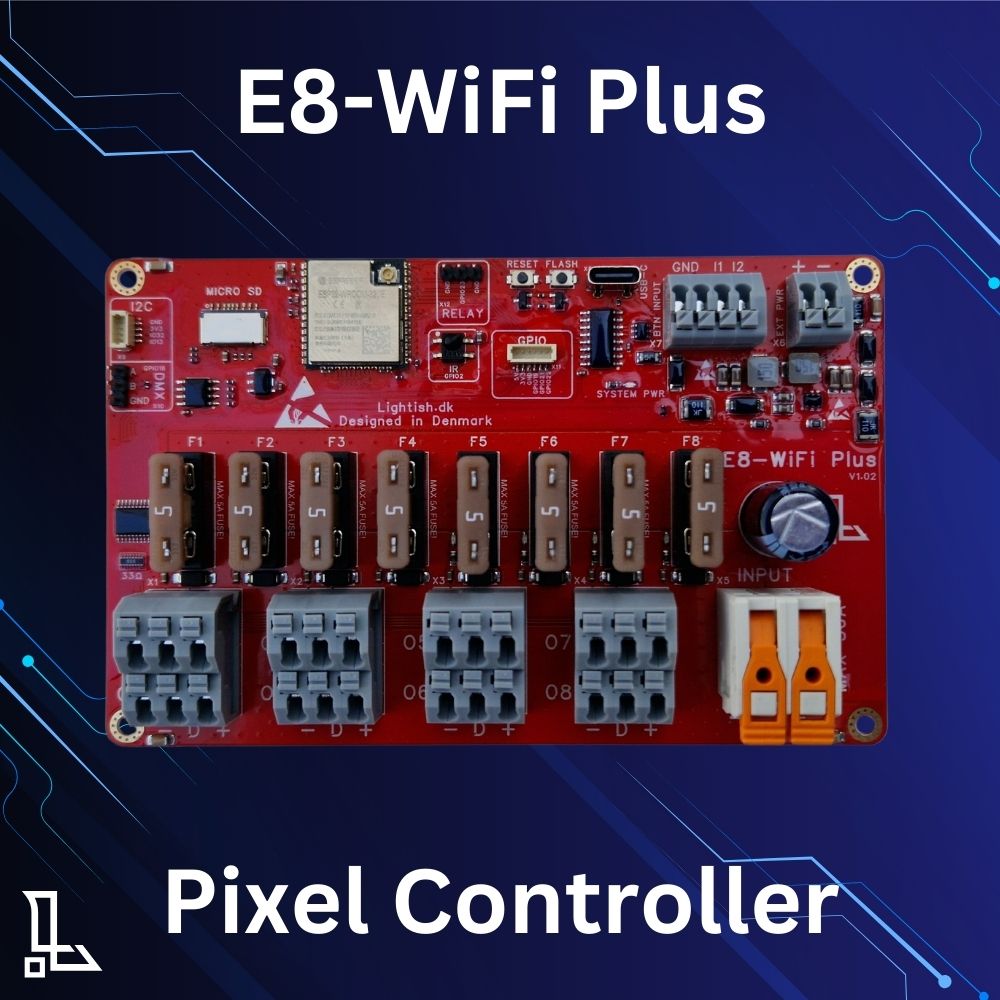

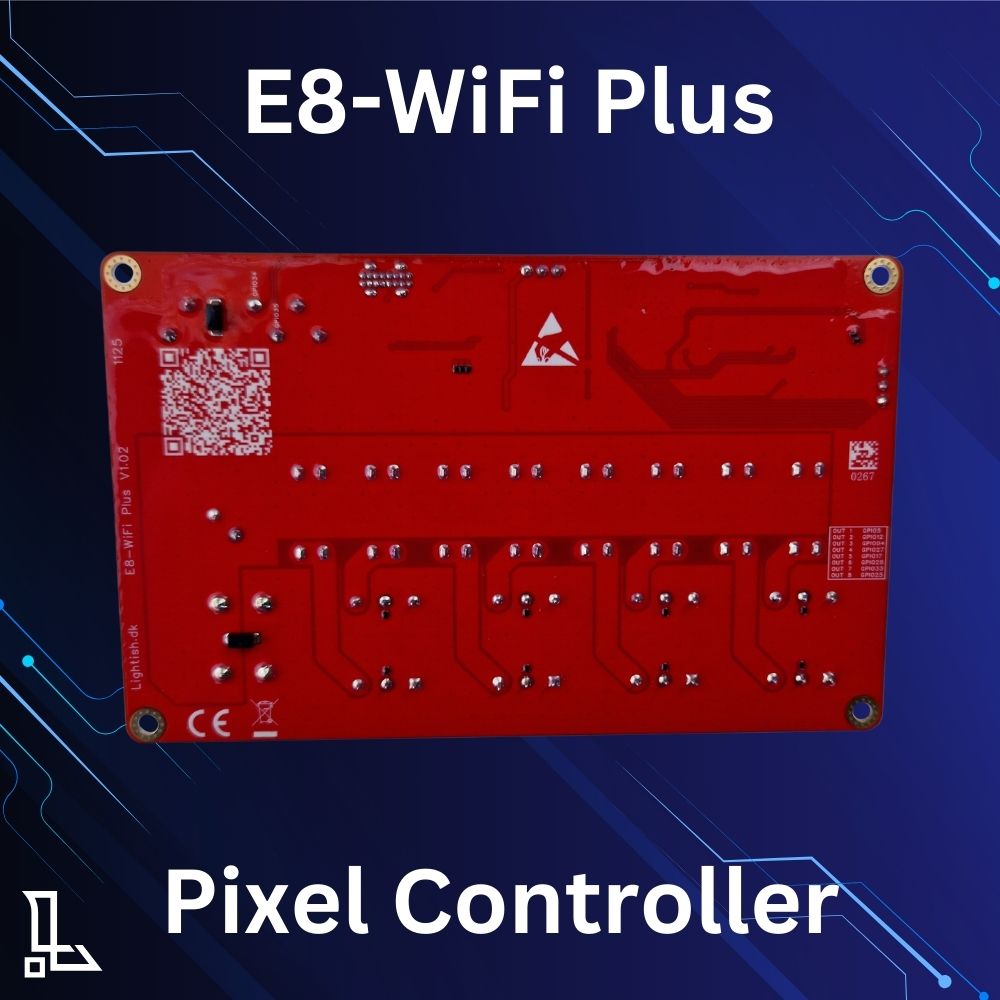

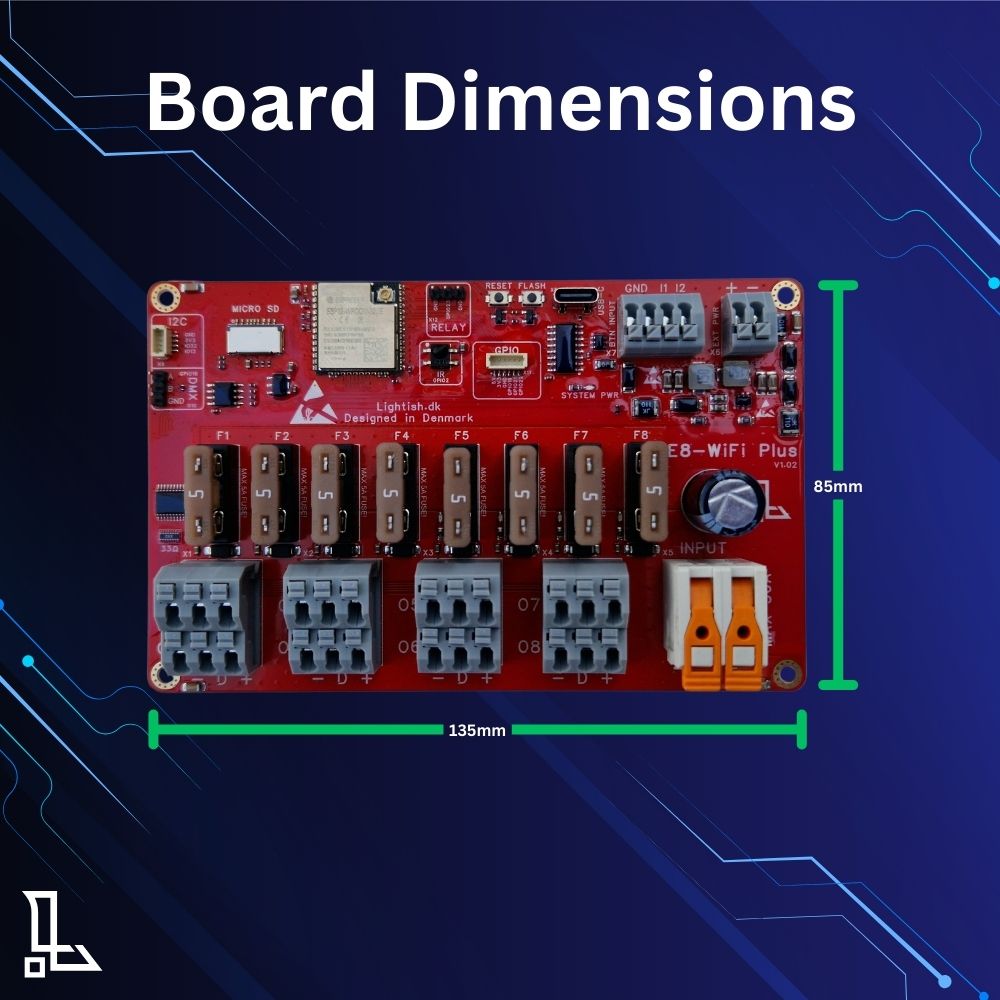

E8-WiFi Plus – Pixel Controller

Beskrivelse

E8-WiFi Plus er den ultimative WLED Pixel Controller. Udviklet til at udfordre grænserne og samtidigt fastholde brugervenligheden.  Bygget på den kraftfulde ESP32, der sikre stabil drift og maksimal yddeevne. Mulighederne for installationen er mange, med understøttelse af 5V til 24V DC og op til 30A er controlleren kompatibel med netop dit projekt. Styr op til 4000 Adresserbare RGB Pixels, fra effekter valgt i Webportalen eller med central koordineret styring over E1.31 eller DDP

Antal pixels:

En ESP32 kan udregne data for omkring 65.000 til 85.000 pixels i sekundet. Oversat betyder dette:

• @18FPS kan styre ca. 4000 Pixels (RGB) - ca. 500 pixels pr port, ved brug af 8 porte.
• @35 FPS kan styre ca. 2000 Pixels (RGB) - ca. 250 pixels pr port, ved brug af 8 porte.
• @70 FPS kan styre ca. 1000 Pixels (RGB) - ca. 125 pixels pr port, ved brug af 8 porte.

For god performance kan denne tabel følges:

• 4 porte @600 pixels per port.
• 8 porte @300 pixels per port.

I eksemplet benyttes RGB Pixels, med en kanal for hver farve (3 per Pixel)

Dual Power Input:

Addreserbare LED’er bruger også strøm når de er slukket, nogle typer mere mere end andre. Derfor er det på enheden muligt at tilslutte en sekundær strømkilde og slukke for strømforsyningen til LED’erne når de ikke skal være tændt med et relæ.

På X6 markeret med ‚EXT PWR‛ kan en anden strømkilde forbindes, denne skal være mellem 5V og 24V DC.

Case: En RSP-320-12 strømforsyning er tilsluttet som primær strømforsyning på X5. Den primære strømforsyning styres på 230V siden af et relæ 5V (3,3V logik) der er koplet op på udgangen ‚RELAY‛.  Derudover er en lille strømforsyning koblet op på X6 som sekundær strømforsyning. I denne case kan den primære strømforsyning slukkes uden det påvirker prossesoresn og den vil stadig være tilgængelig over nettet.

IR receiver:

Der er en indbygget IR modtager som kan bruges til at fjernstyre effekter på enheden. WLED understøtter en lang række fjernbetjæninger. Referer til WLED dokumentationen for at finde yderligere information: https://kno.wled.ge/interfaces/infrared/

Micro SD kort:

Det er muligt at indsætte et micro SD kort, dog kræver det at den brugte software understøtter dette. Referer til softwarens dokomentation for at finde information som størrele, formatering mm.

DMX:

Enheden har en RS485 converter og kan derfor bruges til at styre DMX enheder, dog kræver det at den brugte software understøtter dette. Referer til softwarens dokomentation for at finde information.

Software:

WLED:

Controlleren kommer med WLED forinstalleret, så man nemt og hurtigt kan komme igang med at få lys til at blinke.
Men skulle have behov for at geninstallere WLED eller bruge Audio Reactive WLED kan vores installationsportal bruges, hvor man nemt kan tilslutte enheden og installere den ønskede version af WLED.
Hold enheden opdateret med den nyeste softwareversion via vores brugervenlige installationsportal: software.lightish.dk

Audioreactive:

I WLED version 0.15.0 er Audioreactive inkluderet som standard
WLED har et usermod der hedder Audioreactive, i denne kan en microfon eller line-in sættes til controlleren og lyset kan blinke i takt til musikken, ved forskellige effekter. Denne er fin til havefest eller interaktive installationer og egner sig ikke til at erstatte programmerede shows, som dem lavet i Xlights.
Vi anbefaler denne digitale mikrofon der komminikere via I2S: INMP441 Digital I2S mikrofon
Hvis man i stedet vil have en direkte line forbindelse ind i enheden kan denne  decoder benneyttes: PCM1808 I2S Stereo Decoder

Xlights Kompatibilitet:

Denne enhed er kompatibel med Xlights fra version 2023.14.

Opsætningsguide:

Følg nedenstående trin for at konfigurere enheden i Xlights:

1. 1. 1. Naviger til Controllers
         • • Gå til Controllers menuen.
      2. Tilføj Ethernet Controller
         • Klik på Add Ethernet.
      3. Vælg Vendor og Model
         • Vælg Vendor > WLED > E8-WiFi > E8-WiFi Plus.
      4. Konfigurer Controlleren
         • Giv controlleren et unikt navn.
         • Indtast enhedens IP-adresse.
         • Sæt protokollen til DDP.



Hvad følger med?:

• 1x E8-WiFi Plus
• 1x WIFI-AE-3DBI
• 1x SH10-4P
• 1x SH10-6P
